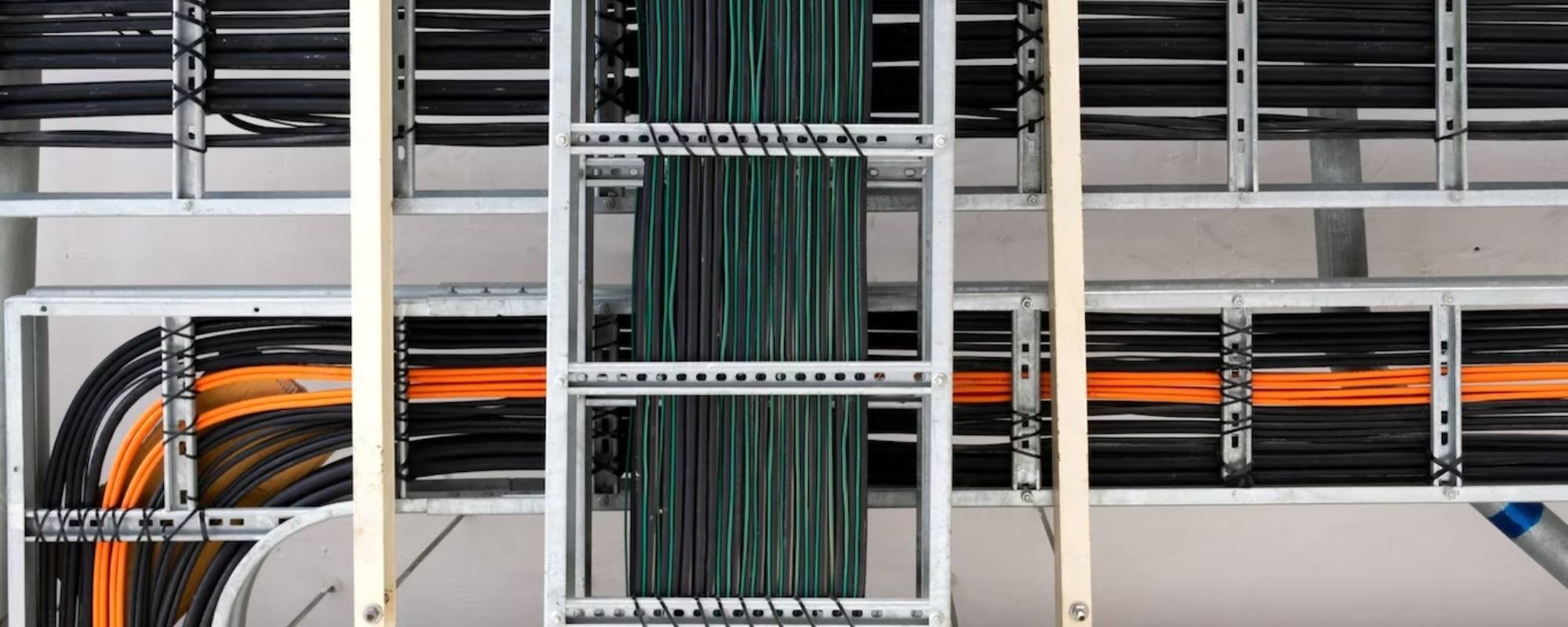

Проектирование СКС и локальных сетей

Преимущества проектирования СКС

При разработке проекта ЛВС и СКС мы применяем оптимальные решения: по эффективности, надежности и цене. Учитываем требования и бюджет заказчика. Готовый проект содержит схемы расположения элементов, чертежи подключений, планы прокладки кабелей, кабельный журнал. В документацию проекта входит спецификация аппаратуры, компонентов; смета на оборудование и работы.

Разработка проекта ведется согласно Постановлению Правительства Российской Федерации № 87 (от 16 февраля 2008 года). Соблюдаем строительные нормы и СанПиН. Учитываем подзаконные акты и актуальные требования законодательства, в том числе по экологии, противопожарной безопасности и охране труда. Проект в городе Оренбург сделаем по всем правилам и по рыночной цене.

• Заказчик получает полную и точную документацию систем. Проект соответствует европейским и международным стандартам, российским нормам и правилам;
• Мы используем терминологию международных и европейских стандартов с профессиональным переводом смыслового значения. Наш словарь терминов используется многими компаниями отрасли;
• Заказчик не переплачивает за необоснованную избыточность систем. Мы рассчитываем каждый метр кабеля и каждый элемент системы, вплоть до крепежа, проектируем оптимальные маршруты прокладки кабелей, необходимый резерв кабель-каналов;
• Заказчик не теряет время. Мы приступаем к монтажу через два - три дня после утверждения Заказчиком технического задания, выполняя проектирование и монтаж систем параллельно;
• Мы строго выполняем требования электромагнитной совместимости при параллельной прокладке силовых и слаботочных кабелей;
• При проектировании силовых и слаботочных кабельных систем в комплексе Заказчик получает дополнительную экономию на кабель каналах.

Подготовка

На начальном этапе работ специалист компании занимается сбором необходимой для проектирования информации об объекте. Полученные сведения необходимы для формирования технического задания на разработку проекта СКС, ТЗ может быть подготовлено как заказчиком, так и нами. Проектировщики изучают техническую документацию, уточнят пожелания клиента, его текущее техническое оснащение. Техническое задание можно считать первым этапом создания СКС. Этот документ включает требования заказчика по числу распределительных пунктов и рабочих мест, их расположению, категории или классу системы. В большинстве случаев требуется комплексное решение – компьютерная и телефонная сеть плюс электропитание должны быть у каждого пользователя.

С целью создания долговечной системы на этапе проектирования СКС в подсистемы закладывают резерв по пропускной способности и количеству линий. Цена такого подхода, безусловно, выше, однако избыточность системы обеспечивает снижение эксплуатационных издержек. Следует учитывать, что в пределах срока службы СКС может смениться три-четыре поколения компьютеров и сетевых устройств.

До начала разработки проектной документации мы помогаем заказчику сформулировать оптимальные требования и обсуждаем все важные аспекты создаваемых систем.

Чем подробнее ТЗ, тем меньше вероятность разногласий между клиентом и исполнителем. По этой причине наши специалисты задают уточняющие вопросы, стараются оговорить все моменты еще до подписания договора на разработку проекта. После обсуждения всех деталей наш представитель сообщит стоимость проектирования СКС и сколько времени требуется на выполнение заказа.

Принципы построения СКС

Три основных принципа заложены в СКС:

• Универсальность. Кабельные линии СКС можно использовать как для организации компьютерных розеток на рабочих местах, так и для подключения телефонии и СКУД;
• Избыточность и гибкость. С учетом вероятного повышения требований к СКС. То есть, предусматривается запас по производительности, доступность расширения за счет дополнительных модулей и увеличения функционала;
• Структурированность, устойчивость. Одна из основных целей проектирования сетей СКС — снижение риска простоя при эксплуатации до минимального.

Подготовка проектной документации

Проектирование и расчет СКС занимают от 5 до 30 дней, в зависимости от сложности работы. На основе предварительно подготовленной концепции СКС и ТЗ проектный отдел готовит эскизный план проекта СКС. Документ содержит: систему маркировки элементов СКС и вспомогательного оборудования, схему соединений СКС, план расположения шкафов/стоек СКС, схему размещения оборудования в шкафах, планы расположения кабельных трасс и розеток СКС рабочих мест, планы расположения кабельных трасс СКС подсистемы внешних магистралей, схему заземления и уравнивания потенциалов, план прокладки кабелей системы заземления и уравнивания потенциалов, схему прокладки кабеля СКС через стены и перегородки, являющиеся противопожарными преградами, схему организации межэтажного кабельного стояка (если СКС строится в многоэтажном здании), схему организации кабельного ввода в здание (для кабелей подсистемы внешних магистралей и/или для кабелей операторов сетей связи и телефонии).

На этом этапе вырисовывается ориентировочный бюджет проекта. После согласования эскиза проекта специалисты приступают к разработке пакета проектной документации, который содержит:

•  Графические материалы, чертежи и схемы;
•  Текстовые пояснения;
•  Объемно-планировочные решения;
•  Рекомендации по монтажу СКС;
•  Расчеты мощности, параметров системы электроснабжения и аппаратуры.

Проектирование и установка СКС в офисах осуществляется на основе архитектурно-строительной и инженерной документации. При выборе комплектующих, аппаратуры и материалов проектировщики ориентируются на надежность и экономическую целесообразность.

Подготовка рабочей документации

Пакет документов является основополагающим при монтаже СКС. Основная информация:

•  Расчеты трудозатрат — необходимы для планирования монтажных работ.
•  Спецификация оборудования и материалов — с указанием типа и количества.
•  Указания по выполнению монтажа — с рекомендациями по выполнению соединений, разделению и объединению каналов.
•  Схема с привязкой всех компонентов системы к конкретным участкам объекта.
•  Дополнительная документация, которая необходима для грамотного монтажа структурированных кабельных систем.

На основе рабочей документации выполняется прокладка кабеля, установка, тестирование и ввод в эксплуатацию. Она содержит исчерпывающие ответы на все вопросы, которые могут возникнуть во время монтажных работ.

Подготовка сметной документации осуществляется на завершающей стадии проектирования. Смета содержит перечень оборудования и вспомогательных компонентов с указанием их цены, также в ней указана стоимость строительно-монтажных работ, затрат на тестирование и ввод в эксплуатацию – все в соответствии с ТЗ на проектирование СКС. Мы гарантируем стабильную работу созданных нами сетей и надежную защиту данных.
