SCADA-система «КАСКАД» - гибкая, масштабируемая SCADA-система, предназначенная для построения автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем контроля и учета энергоресурсов (АСКУЭР), автоматизированных систем оперативного диспетчерского управления (АСОДУ) практически для всех сфер промышленной автоматизации.
SCADA-система "КАСКАД" может с успехом применяться во всех отраслях промышленности, энергетике и ЖКХ.
Функции системы:
- Сбор и регистрация первичной информации о ходе технологического процесса;
- Обработка информации по алгоритмам пользователя;
- Предоставление информации в виде мнемосхем технологического процесса;
- Оперативное, диспетчерское управление;
- Ведение истории технологического процесса;
- Просмотр и анализ хода технологического процесса;
- Формирование отчетной документации;
- Экспорт оперативной и исторической информации в WEB;
- Сигнализация и регистрация событий и нарушений в ходе технологического процесса;
- Регистрация всех действий операторов;
- Механизм настройки прав пользователей, уровни доступа.
Совместимость с операционными системами
- Функционирование на платформах Microsoft ® Windows XP/7/8/10/11, Windows Server 2003/2008/2012/2016/2019, Linux, AstraLinux, РЕД ОС, Ubuntu, Fedora.
Описание установки SCADA-системы "КАСКАД" на Linux (применимо к AstraLinux и РЕД ОС)

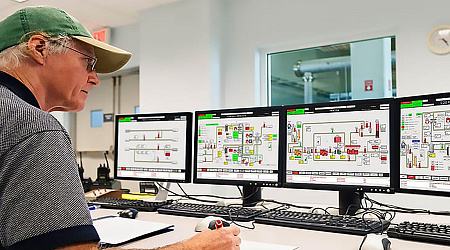

Единая диалоговая среда контроля и управления
Все клиентские подсистемы (модули) SCADA «КАСКАД» интегрированы с диалоговой средой контроля и управления. Это позволяет оператору одновременно:
- Контролировать ход технологического процесса и управлять им;
- Анализировать динамику процессов по историческим трендам;
- Получать сообщения аварийно-предупредительной сигнализации;
- Формировать сводную отчетную документацию о ходе процесса за любые периоды.
Совместимость со стандартом OPC
- Поддержка стандартов OPC DA 2.0/3.0, стандарта OPC HDA.
Поддержка промышленных протоколов
- Поддержка протоколов ModBUS RTU/TCP/ASCII;
- Поддержка протоколов передачи данных МЭК 870-5-101/103/104;
- Поддержка протокола МЭК-61850;
- Поддержка протокола DNP3;
- Поддержка сетевого протокола SNMP.
Открытость
- Получение данных с устройств при помощи прямых драйверов-плагинов;
- Встроенная поддержка распространенных типов контроллерной техники;
- Возможность подключения специфических устройств;
- Открытые интерфейсы для расширения функциональности;
- Вертикальная интеграция с SoftLogic-системой «KLogic» для приема-передачи данных с объекта как напрямую, так и через интеллектуальные устройства с ядром KLogic (ШИ-01Р, «Каскад» АР-8 и др.) ;
- Поддержка технологий (OPC, OLE, DCOM, ActiveX, OLE DB, ODBC и др.).
Базы данных
- Аутентификация пользователей встроенными средствами либо через Active Directory;
- Использование для ведения БД SQL-сервера Firebird или Microsoft ® SQL Server;
- Вычитка архивов из устройств;
- Ведение вторичных БД в СУБД MS SQL Server, Oracle, MySQL и других.
Простота обслуживания
- Простой и интуитивно-понятный русскоязычный интерфейс;
- Подробный справочный материал;
- Контекстная справка;
- Всплывающие подсказки;
- Техническая поддержка;
- Самодостаточный модуль формирования отчетной документации с возможностью экспорта в форматы xml, html, txt и т.д., автоматического формирования отчетов по расписанию, инициативе пользователя или событию с возможностью отправки отчетов по e-mail;
- Механизм виртуализации, упрощающий настройку проекта;
- Настраиваемые пользователем шаблоны;
- Контроль и логирование действий пользователя;
- Система обработки аварийных ситуаций, контролирующая технологический процесс по заданным алгоритмам и оповещающая пользователя при помощи текстовой, звуковой сигнализации, а также с помощью сообщений sms и e-mail.
Масштабируемость
- Распределенная архитектура клиент-сервер c возможностью расширения серверов и клиентов;
- Возможность использования WEB-браузера в качестве клиента.
